Выключатель автоматический ВА47-39, 1Р 10А "B"
Описание:
Производитель гарантирует соответствие выпускаемых выключателей автоматических ВА47-39 стандартам IEC60898 и GB10963-1999.
Автоматические выключатели ВА 47-39 — современное поколение коммутационных аппаратов, предназначены для оперативного управления участками электрических цепей, а так же защиты от перегрузок и коротких замыканий в административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном исполнениях.
Возможно использование выключателя для оперативного включения и выключения сети.
Преимущества
• Cкругленные клеммы с насечками для надежного соединения с проводниками.
• Автоматическая доводка рукоятки управления (эффект подпружинивания).
• Гарантийные обязательства составляют 3 года.
Устройство
• Механизм управления.
• Электромагнитный и тепловой расцепители.
• Механизм свободного расцепления.
• Дугогасительная камера.
• Все узлы выключателей заключены в корпус, изготовленный из не поддерживающей горения пластмассы.
Технические характеристики
| Параметры | Значения |
| Количество полюсов | 1P - 230/400 |
| Номинальное рабочее напряжение, B | 1P - 230/400 |
| Номинальный ток, А | 10 |
| Частота тока сети, Гц | 50 |
| Напряжение постоянного тока на 1 полюс, В, не более | 48 |
| Номинальная отключающая способность, А, не менее | 4500 |
| Механическая износостойкость, циклов коммутации, не менее | 20000 |
| Электрическая износостойкость, циклов коммутации, не менее | 6000 |
| Степень защиты | IP20 |
| Максимальное сечение провода, присоединяемого к зажимам, мм2 | 25 |
|
Рабочие характеристики теплового расцепления (температура настройки 300С) |
При I = 1,13 In tcp≥1ч. - без расцепления При I = 1,45 In tcp<1ч. - расцепление При I = 2,55 In(In≤32A)1ccp<60c - расцепление При I = 2,55 In(In≤32A)1ccp<120c - расцепление |
| Характеристики срабатывания электромагнитного расцепителя | B, C, D tcp< 0,1c |
| Диапазон рабочих температур окружающей среды, оС | -40÷+40 |
| Наличие серебра на 1 полюс, г | 0,07 - для ВА номинальным током до 25 А, 0,117 - для ВА свыше 25 А |
| Масса одного полюса, кг, не более | 0,095 |

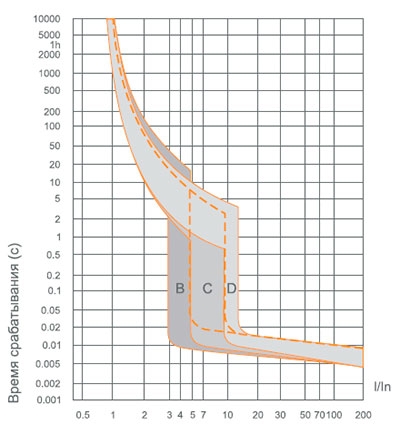

Время-токовые характеристики

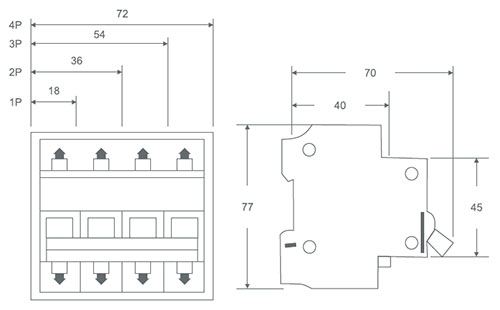

Габаритные и установочные размеры

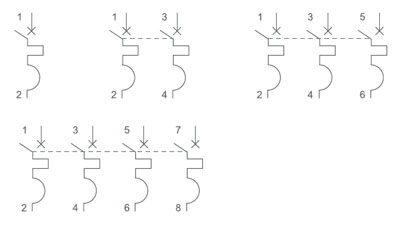

Электрические схемы
